產品詳情

YTC880電纜振蕩波局部放電檢測系統

電纜振蕩波局部放電檢測系統是屬于基于阻尼的電纜局放檢測方法，具有容量小、測試時間短、現場操作方便、對電纜本體無損傷等特點，可預先發現缺陷并對缺陷準確定位，是電力安全檢測的好幫手！

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：

基于阻尼振蕩波的電纜局放檢測方法具有供電容量小、測試時間短、現場操作方便、對電纜本體無損傷等顯著特點，可預先發現缺陷并對缺陷準確定位，是電纜局放診斷方法之一。新一代YTC880電纜振蕩波局部放電檢測系統系列產品，用于檢測10千伏中壓電纜本體和附件產生的局部放電信號、定位局放點和判新電纜絕緣情況。獨創的異步和同步雙端檢測方法對長距離、高衰減電纜效果顯著。同時，利用云計算平臺建立的電纜故障庫，采用智能算法進行電纜狀態實時評價，能大幅度提高局放檢測的準確性

產品功能：

1、采用獨創的雙端檢測方法，可以在被測電纜長度較長或由于絕緣狀況造成信號衰減嚴重時，在被測電纜遠端使用遠端檢測裝置進行同步信號采集，有效解決長距離、高衰減、終端頭附近局放的定位準確度問題。
2、設備基于先進的云計算技術，能夠在電纜測試現場利用無線網絡將測試數據上傳到云計算平臺，實現對電纜局部放電數據的統一管理和智能分析。

3、云計算平臺配備了電纜故障專家知識庫，可以通過智能算法將測試數據與知識庫的數據特征進行比對，對電纜狀態進行實時評價。

產品特點：
1、后續測試的電纜如果有比較長的，可以后續增加設備另一個端，這樣可以在一次停電狀態下，測試的線路長1倍多，避免多次停電；我們有個大數據平臺，測試的數據自動保存在平臺上，不會出現紙質丟失等現象，里面有專家知識庫，會自動對測試的數據進行分析、判斷、出報告，可以大限度的免去人為誤判、誤操作。
2、操作性上，測試的波形抓取等我們是系統軟件自動判定，而同類產品是需要經特別培訓過的人員進行抓取判定，還經常會出現誤判等重新檢測；
3、測試結果的報告，我們的是自動生成，目前同行里面沒有；
我們是實時無線聯網，即測即出結果，只要操作人員在現場保存數據，在供電局的人員馬上就能看到測試數據和報告，可以立即給出處理意見；

產品遵循標準
本產品遵循以下標準：
IEC 60270 2000
GB／T 7354-2003
JB／T 10435 2004
GB／T16927.2—1997

技術參數 TECHNICAL PARAMETERS

項目	技術參數
輸出電壓	28 kV峰值 / 20 kV有效值
DAC頻率范圍	50 Hz … 800 Hz
電纜電容	0.025 μF … 3μF
高壓充電電流	10 mA
局放測量范圍	1 pC … 100 nC
測量標準	IEC60270
局放定位帶寬	150 kHz … 45 MHz
高壓觸發方式	光觸發
校準模式	自動/手動
數據采集	集成數據采集卡和嵌入式控制器
電源	100-240V交流，50/60Hz
運行溫度	-10 °C … +40 °C
防護等級	Ip31
介損因子	tan δ 0.1 % … 10 %
測距功能	內置
測距精確度	測量范圍內的±0.1%（最小3m）
測距增益	0-60dB
測量單位	μs
重量	約60KG

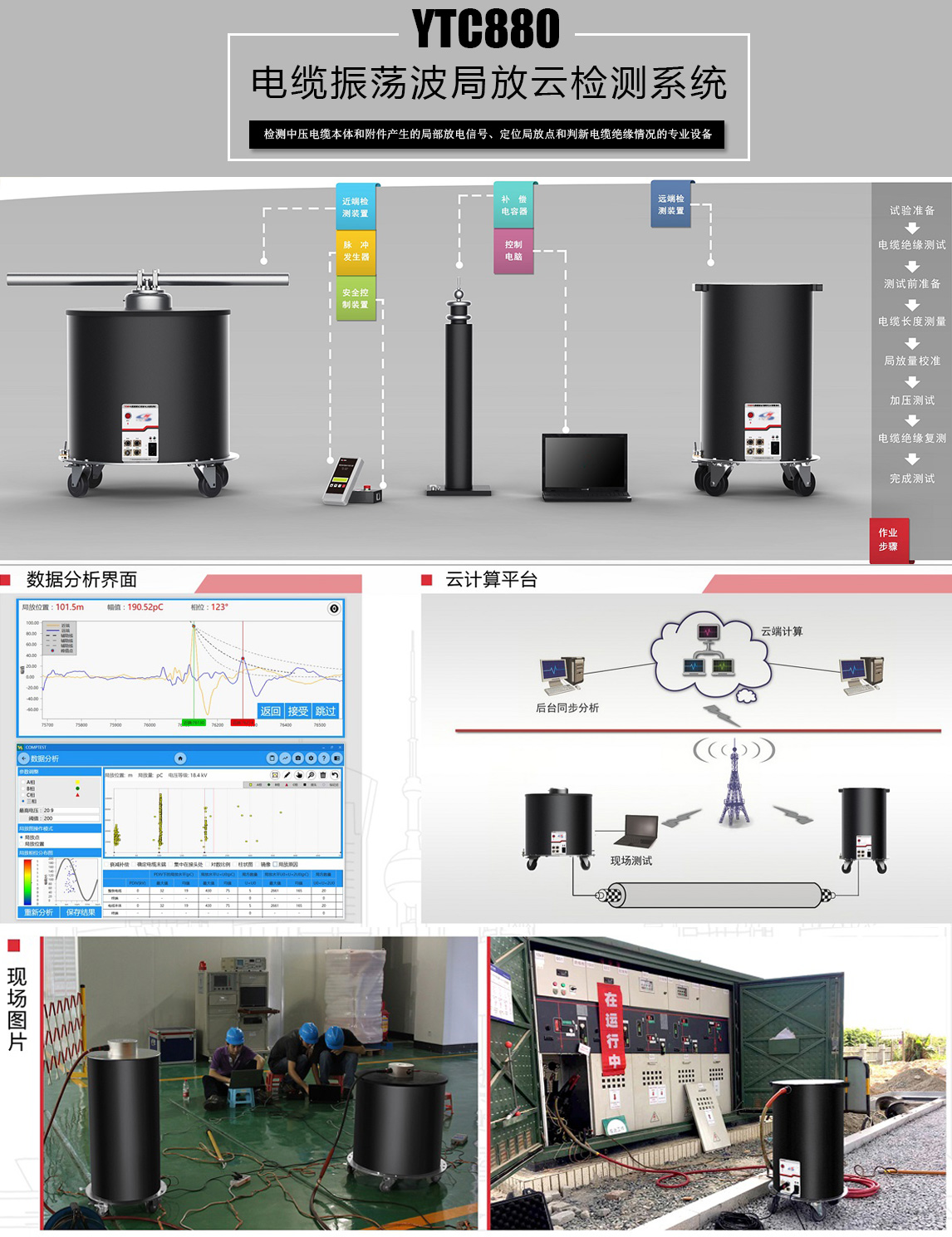

YTC880電纜振蕩波局部放電檢測系統
