產品詳情

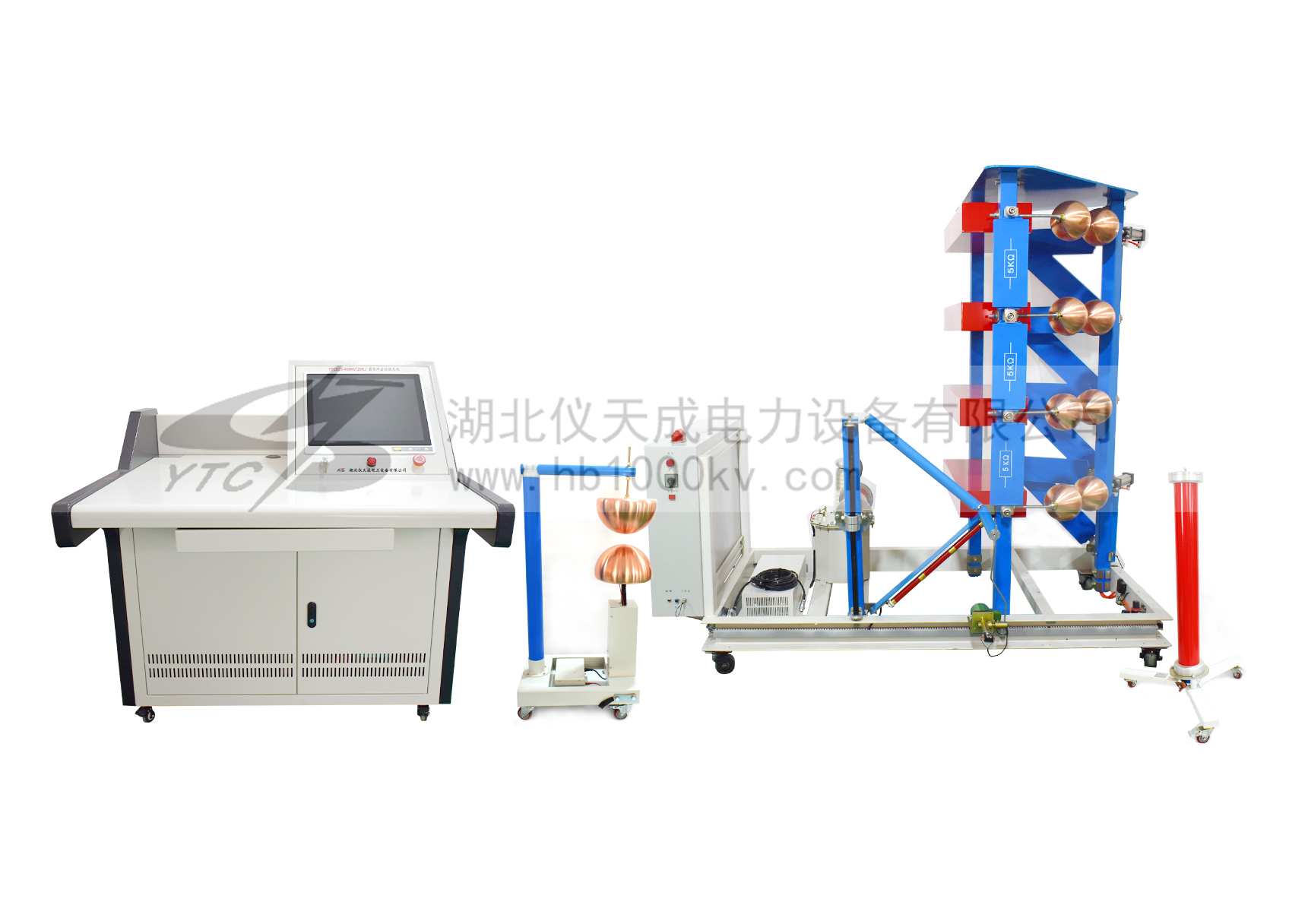

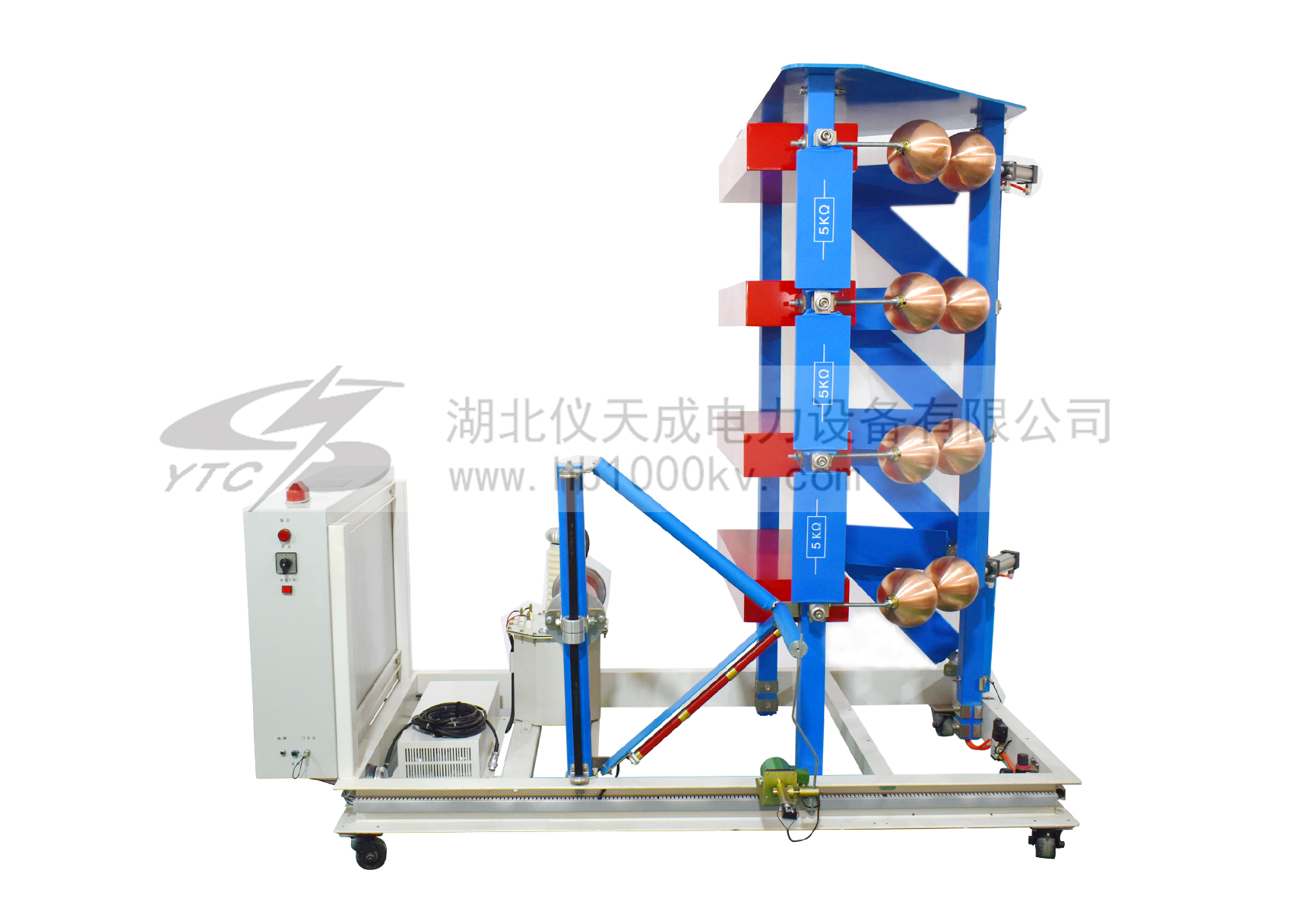

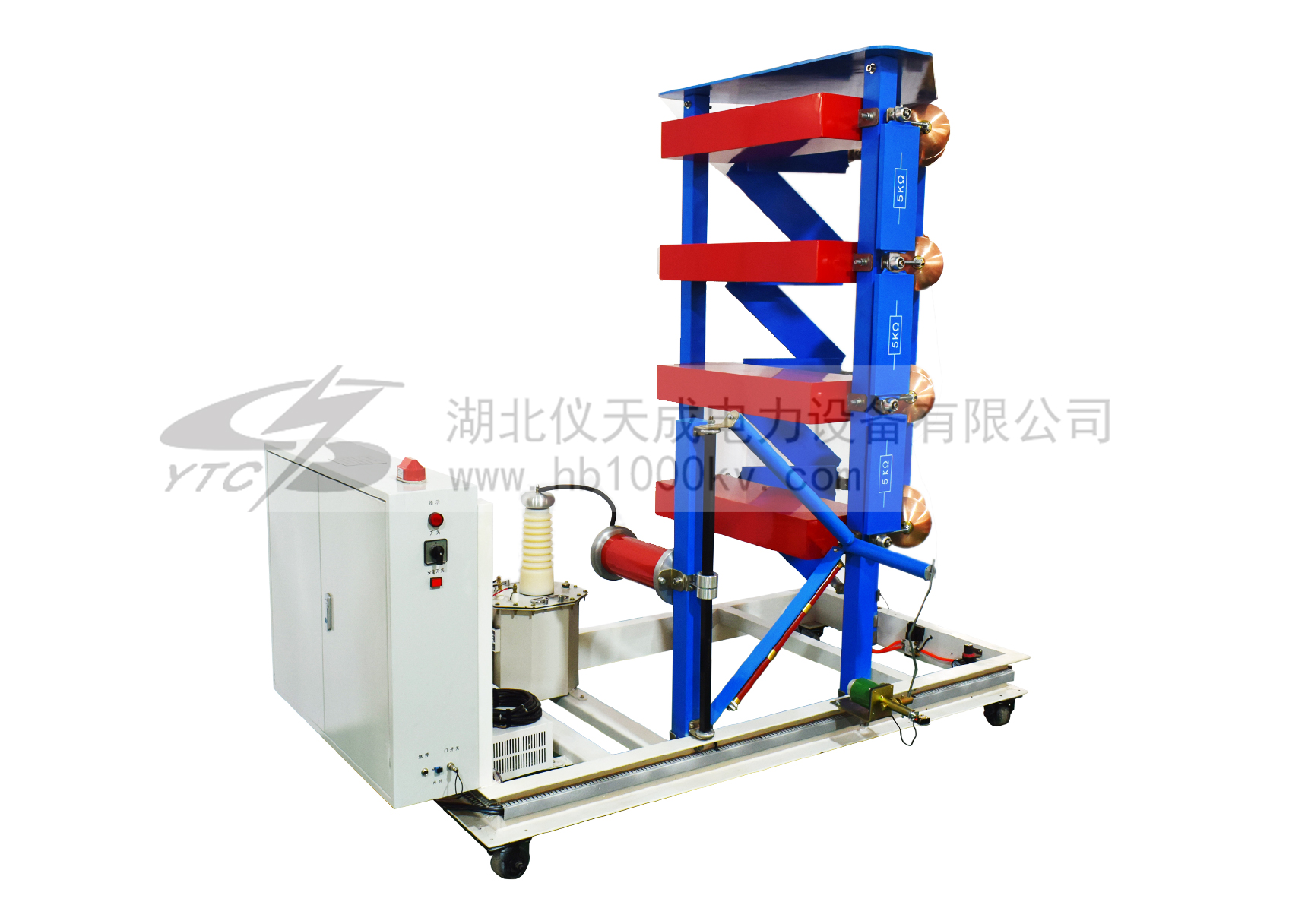

YTC820 雷擊沖擊試驗系統

沖擊電壓試驗系統是模擬脈沖高電壓的試驗設備。在現實生活中，脈沖高電壓是經?？梢杂龅降?。例如自然界的閃電打雷，落雷處將會出現非常高的脈沖電流和電壓，周圍也會感應出很高的脈沖電壓；又如在電力系統中的開關設備的合切操作也會導致瞬態的脈沖電壓。這些瞬態的脈沖電壓幅值往往在幾十千伏或幾百千伏以上，將會導致設備損壞并危及人身安全，因此進行沖擊電壓的試驗研究是非常必要的。另一方面，模擬自然的雷電現象進行放電機理的研究也是很有意義的。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

沖擊電壓試驗系統是模擬脈沖高電壓的試驗設備。在現實生活中，脈沖高電壓是經?？梢杂龅降摹＠缱匀唤绲拈W電打雷，落雷處將會出現非常高的脈沖電流和電壓，周圍也會感應出很高的脈沖電壓；又如在電力系統中的開關設備的合切操作也會導致瞬態的脈沖電壓。這些瞬態的脈沖電壓幅值往往在幾十千伏或幾百千伏以上，將會導致設備損壞并危及人身安全，因此進行沖擊電壓的試驗研究是非常必要的。另一方面，模擬自然的雷電現象進行放電機理的研究也是很有意義的。

控制系統主要測控功能：
測量顯示量：
直流充電電壓、變壓器原邊電流、發生器本體球隙距離
狀態顯示量：
主電源接觸器的合切狀態、接地裝置的投切狀態、發生器球隙的觸發狀態、發生器充電電壓極性狀態
控制：
控制功能具有手動、自動和程序控制功能，各層次功能相對獨立。采用可控硅調壓方式，具有充電電壓反饋測量系統。

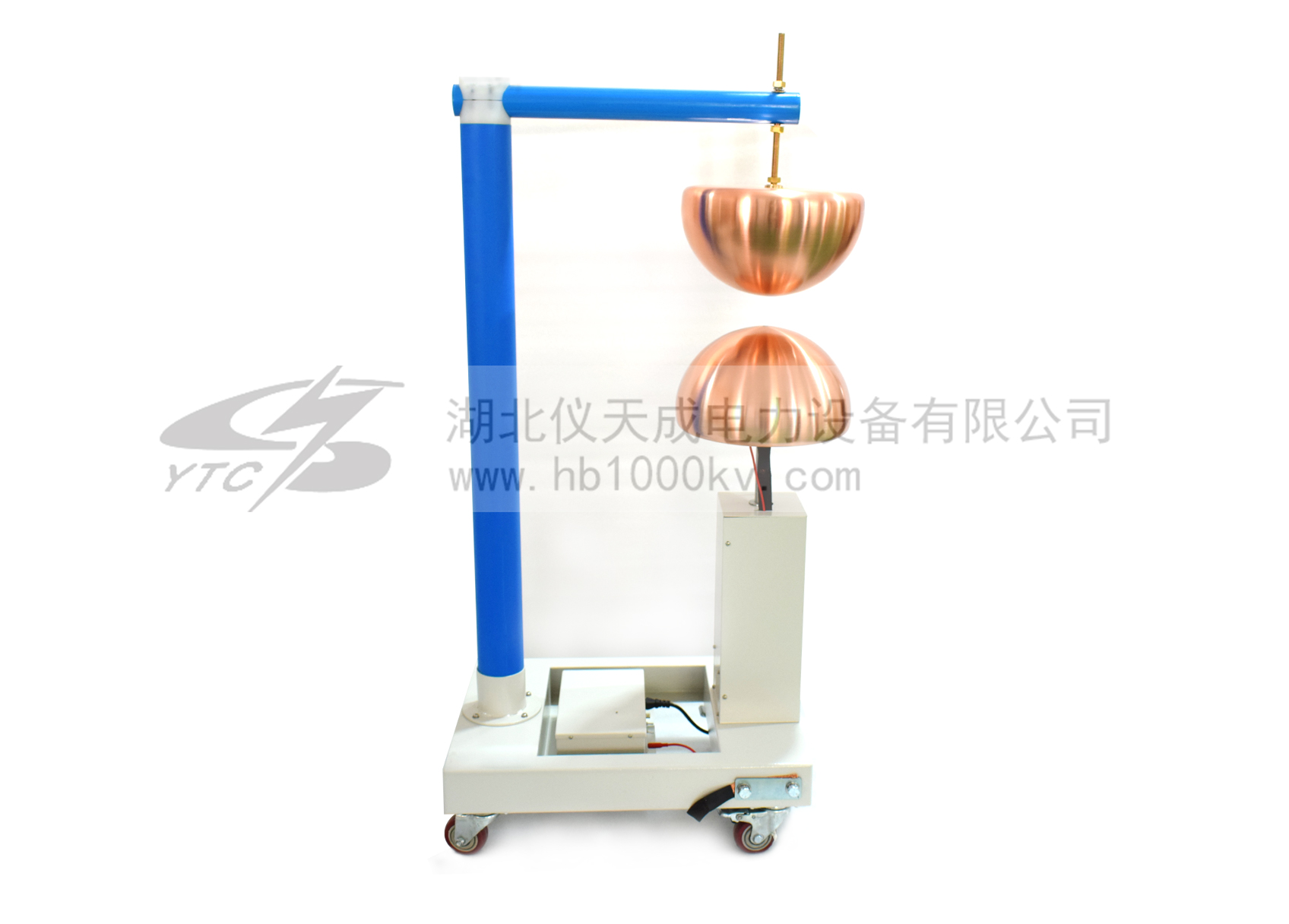

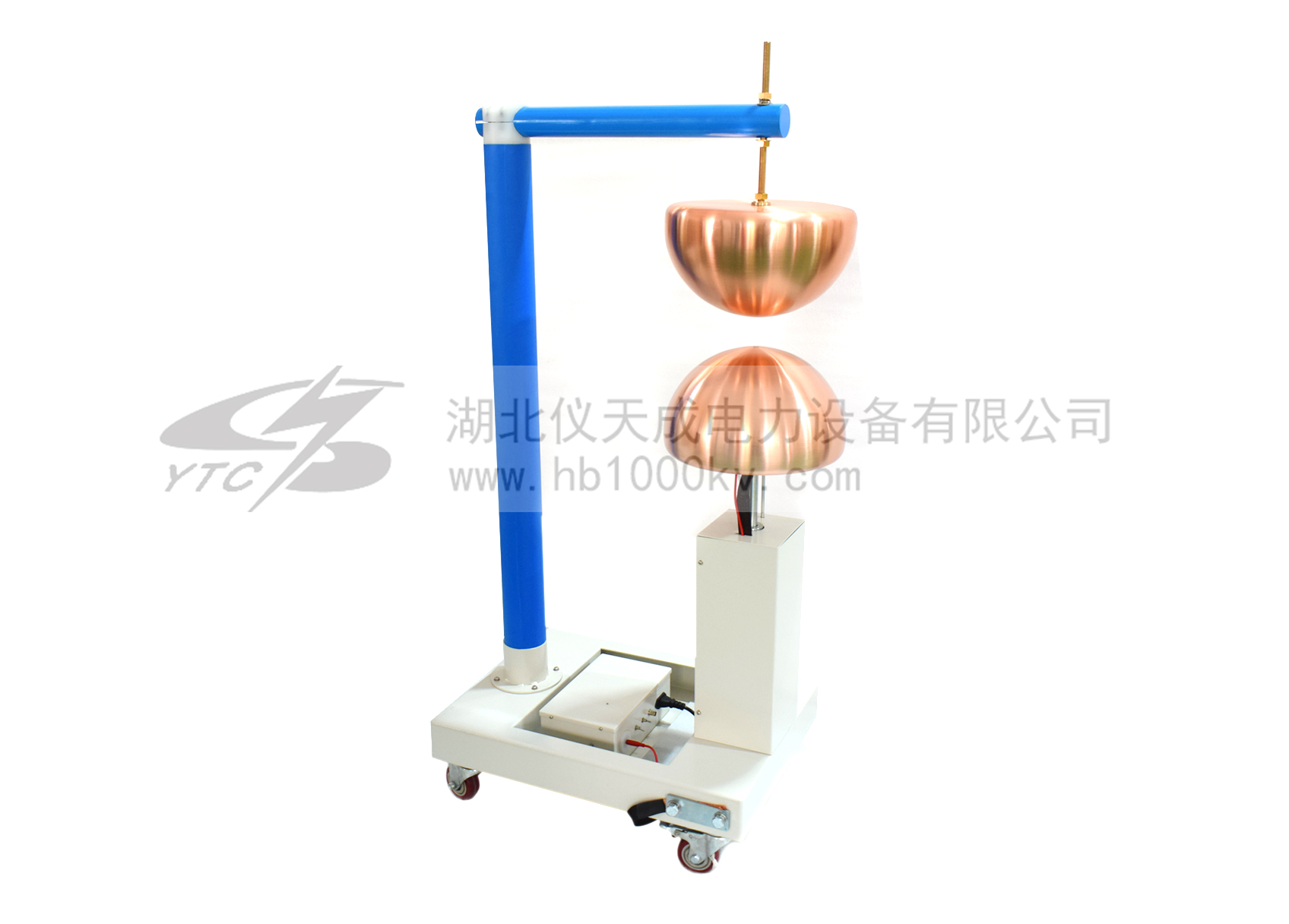

點火球隙及截波球隙距離可手動及自動調整，并在液晶面板上顯示。具有可調時延的截波觸發脈沖，并具有發生器點火觸發的反饋系統。采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5%。

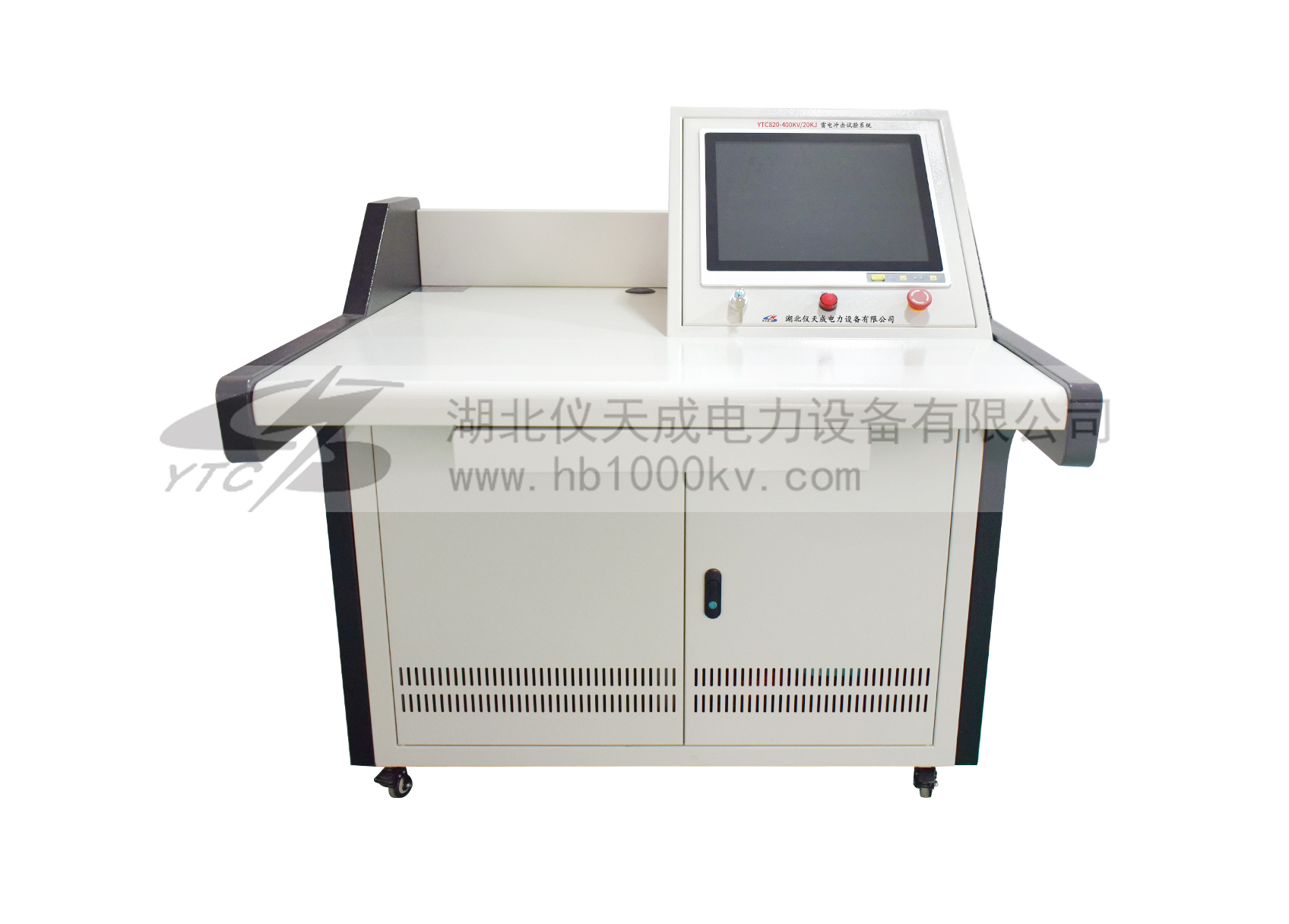

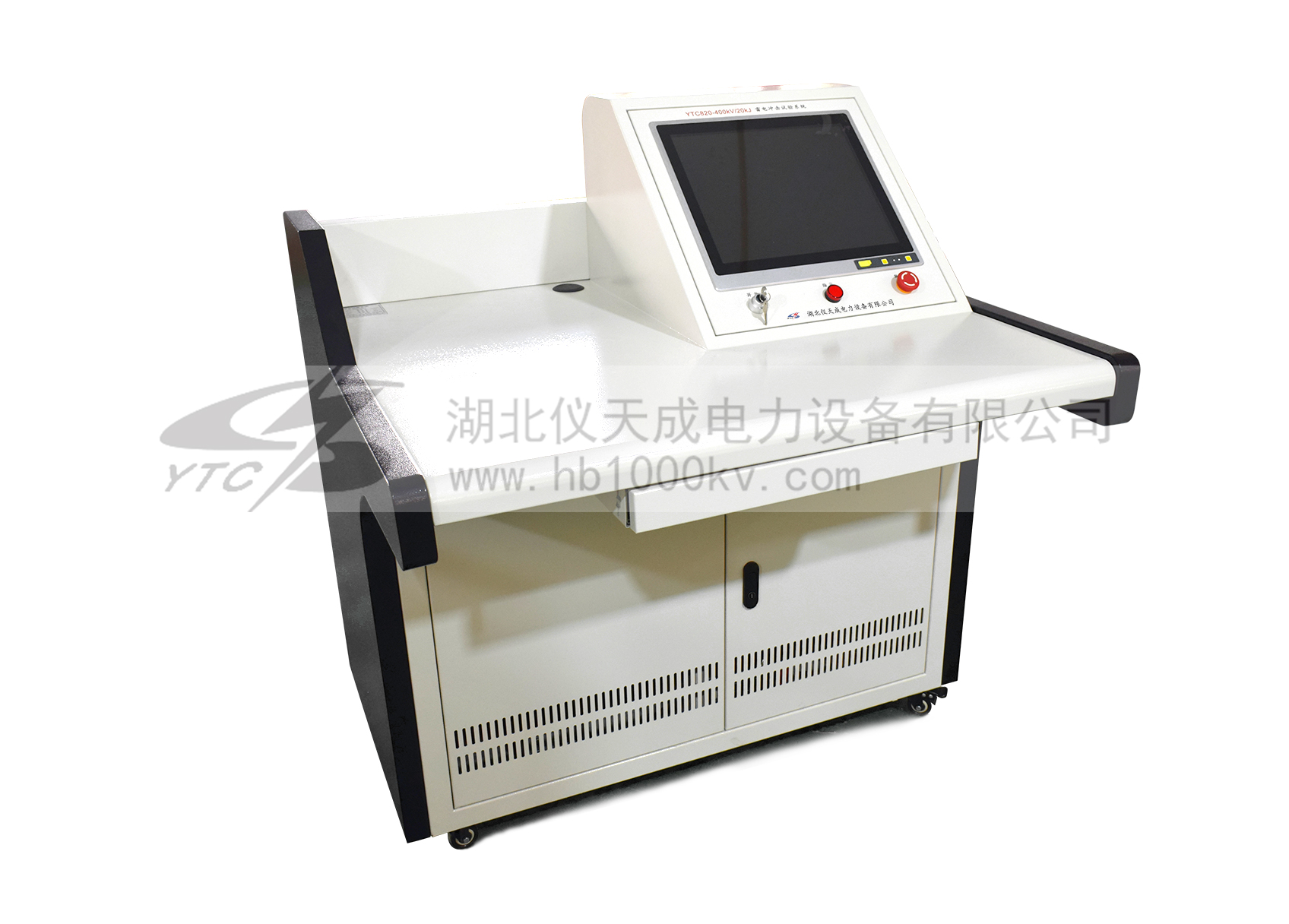

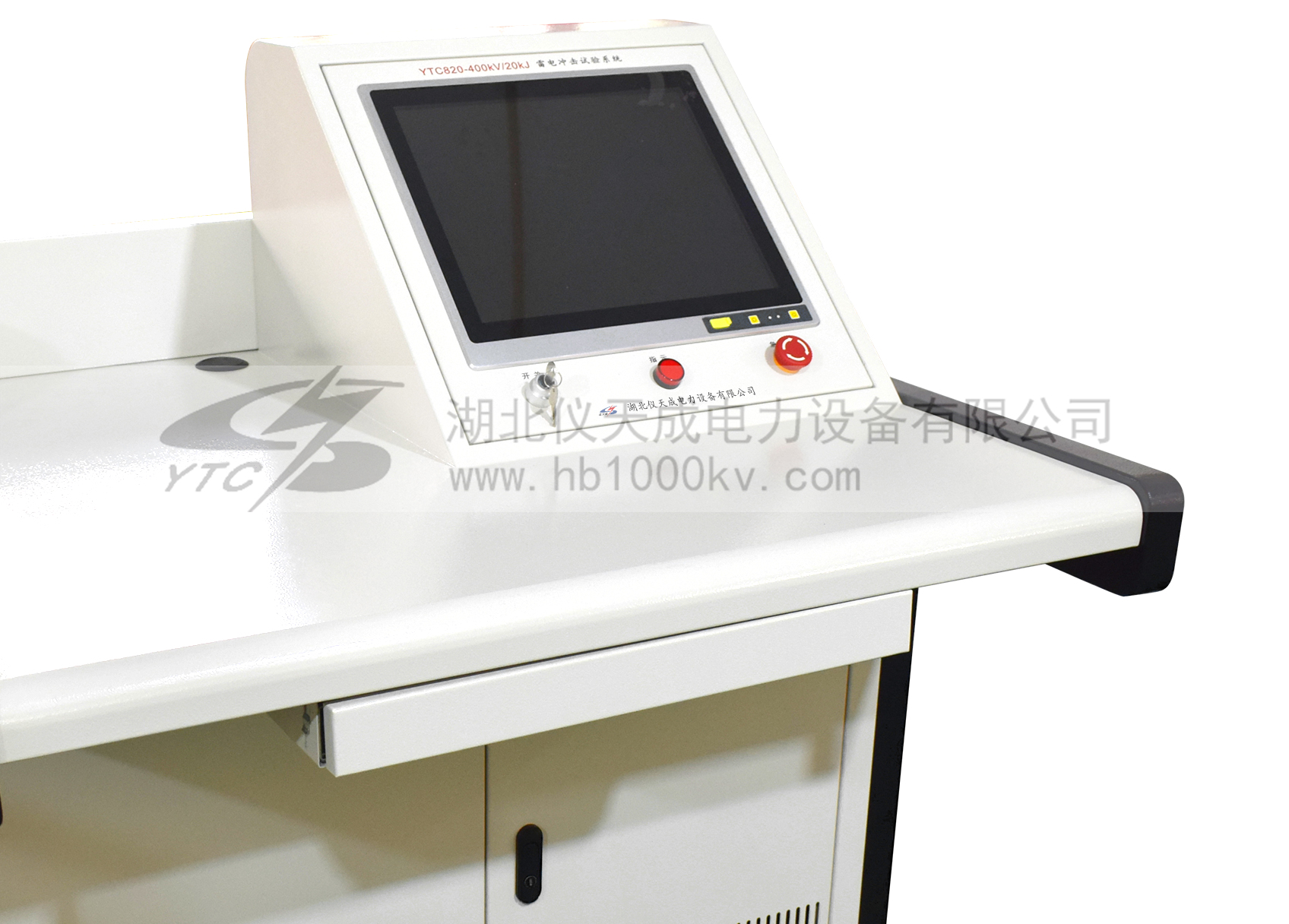

液晶面板可指示沖擊發生器的充電電壓及充電過程，精度為1%，可由面板直接輸入充電電壓和充電時間。具有充電異常保護功能，可自動或手動發出觸發點火脈沖沖擊發生器工作狀態的指示，如自燃、未觸發、充電異常、充電穩定等。設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程、響警鈴報警。
保護及聯鎖：
過電流保護、過電壓保護、充電異常保護、門開關連鎖、接地機構連鎖、極性轉換連鎖

技術參數 TECHNICAL PARAMETERS

控制系統技術參數：

充電電壓	整定范圍 0~100.0kV
	工作范圍 10.0~100.0kV
	整定偏差 ≤±1%
	不穩定度 ≤±1%
	整定分辨 0.1kV
充電時間	整定范圍 30~180s
	整定分辨 1s
	報警時延 2s
加壓次數	整定范圍 1~999
保護設定	過流保護值可設定
	過壓保護值可設定
	動態充電保護可選擇
輸出沖擊穩定性	大于99%

YTC820 雷擊沖擊試驗系統
