電纜作為我們電力系統中很重要且常見的設施，因?yàn)殡娎|常常深埋于地下，當其發生一些故障時，我們就需要對其做相應的路徑以及故障點的查找，電纜路徑探測儀就因此而被研發出來了，下面就給大家具體來說一說它是怎樣的一款儀器。

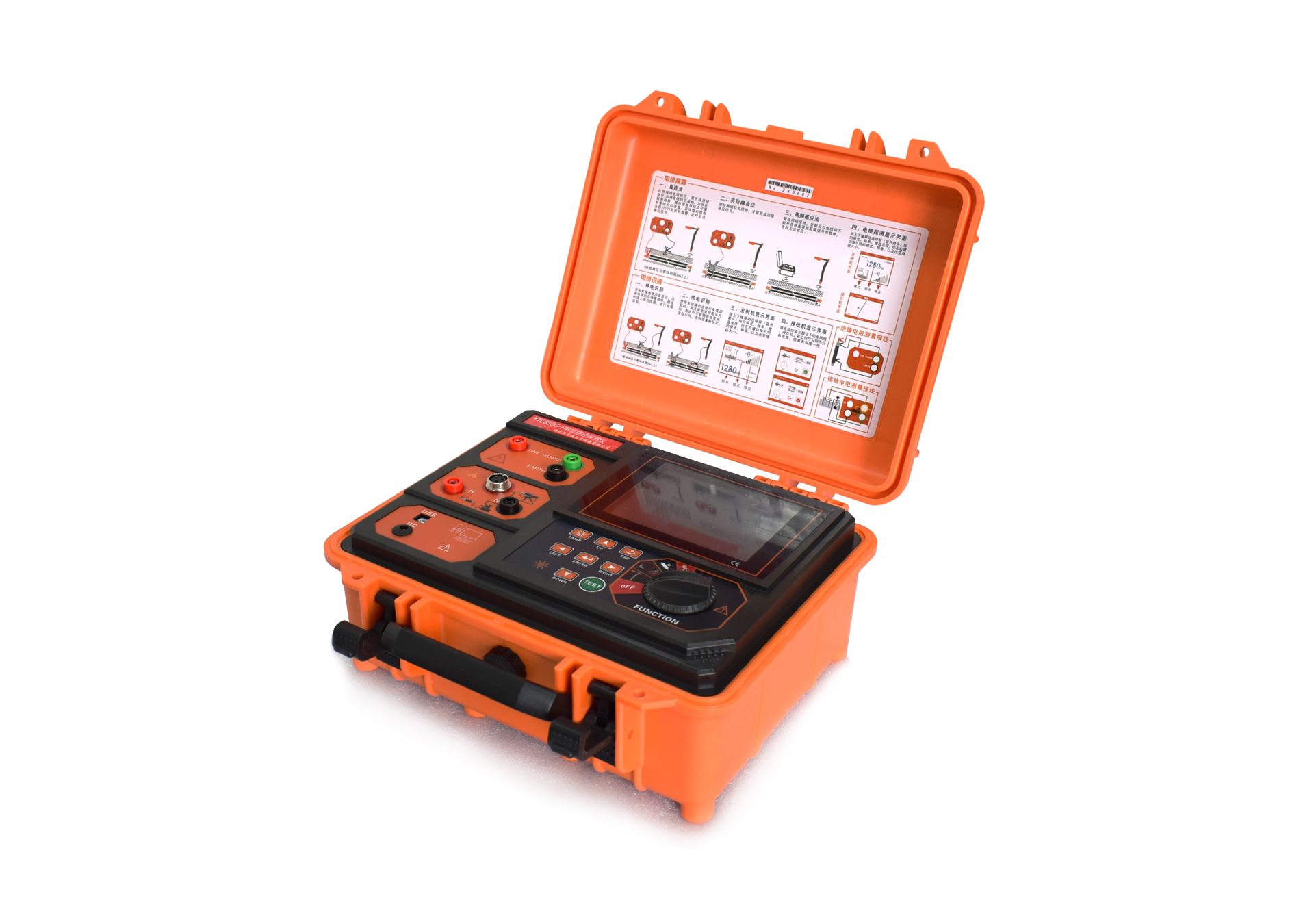

電纜路徑探測儀是一款綜合性能卓越的路徑探測利器，集多種實用功能于一身，能高效滿足各類電纜探測需求。它具備管線路徑深度探測功能，可精準掌握地下管線的埋藏深度；能進行帶電電纜識別與停電電纜識別，確保在復雜環境下準確區分不同狀態的電纜；還可實現管線接地故障查找，快速定位故障點；同時配備 GPS 測繪功能，便于對管線分布進行精準測繪；此外，接地電阻測試和絕緣電阻測試功能也為電纜的安全運行提供了有力保障。
該儀器由多個關鍵部件協同構成，包括發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器，以及可選配的 A 字架、測繪 APP 和 RTK，各部件相互配合，確保探測工作的順利開展。
產品特點也十分鮮明：
多種探測模式：涵蓋經典定位模式、導線巡航模式和信號曲線模式，可根據不同探測場景靈活選擇。
經典定位模式：通過羅盤、方向和信號幅值顯示，能直觀地呈現管線的左右方向，讓操作人員快速把握管線走向。
導線巡航模式：具備 360° 全方位管線路徑指示功能，可連續顯示深度、電流和管線相對位置，且界面簡潔直觀，即使是沒有經驗的操作人員也能輕松上手操作。
信號曲線模式：能夠顯示歷史信號強度曲線，操作人員通過觀察不同位置信號強度曲線的變化，可精準尋找線纜位置。
GPS 測繪功能：用戶借助手機 APP 內部的地圖，可查看接收機測繪的地下管線地理坐標，通過地下管線路徑導向圖，能清晰了解地下線纜的埋線方向。
電流方向判定（部分頻率）：通過標定電流方向，可有效排除鄰線干擾，避免出現跟蹤錯誤，提高探測準確性。
內置掃頻測試功能：用戶可依據掃頻結果選擇合適的信號頻率進行管線測量，從而避免同頻干擾，保證探測效果。
全數字化高精度采樣處理：該儀器性能穩定可靠，具有超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾，確保探測數據的精準性。
接地故障查找（選配功能）：發射機將定位信號發射至故障線纜后，使用選配件 A 字架可精準定位管線的接地故障點，箭頭指示定位方向，方便快速排查故障。
多種探測頻率：擁有 12 種主動探測頻率和 4 種被動探測頻率，豐富的頻率選擇可適應不同的探測環境和需求。
發射機多種信號輸出方式：包括直連輸出、卡鉗耦合和感應法，多樣化的輸出方式為探測工作提供了更多便利。
發射機數字放大功率輸出：具備全自動阻抗匹配和全自動保護功能，確保發射機工作的穩定性和安全性。
儀器下方內置高亮照明燈：這一設計方便了夜間作業，為在光線不足環境下的探測工作提供了良好的照明支持。
電纜故障測試儀功能全面，一款儀器具備多項測試能力，不僅可以進行電纜的路徑、故障測試，還新加入了接地電阻測試和絕緣電阻測試功能來更為全面地保障電纜測試順利。
