電力朋友們應該都知道絕緣耐壓試驗在電力系統中是非常常見且很重要的試驗，通常我們都會用到智能耐壓試驗裝置來完成絕緣耐壓試驗，該裝置性能先進，可用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力，被廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校等領域。今天就給大家概述一下這套試驗裝置如何接線。
調壓部分接線：

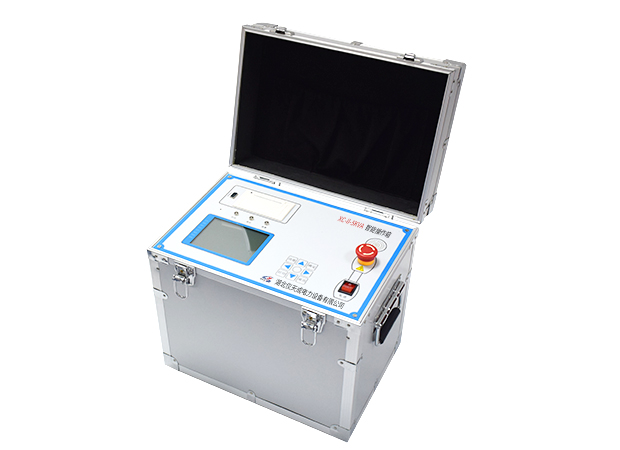

調壓部分由控制部分和試驗變壓器組成。控制部分是由接觸式調壓器、單片機控制系統、液晶、打印機、信號測量、電路保護組成。試驗變壓器由低壓繞組、高壓繞組、儀表繞組三部分組成。試驗變壓器為交直流兩用時，試驗變壓器配置了高壓硅堆（油變、氣變?yōu)閮?nèi)置，干變?yōu)橥庵茫邏嚎奢敵鼋涣骱椭绷鳌］敵鼋涣鲿r，要求接入短路桿（油變、氣變）或去掉外置硅堆（干變）；輸出直流時，要求擰出短路桿（油變、氣變）或加上外置硅堆（干變）通過接入工頻電源，調節調壓器，以獲得所需要的試驗高壓電壓值。
試驗部分接線：
做耐壓試驗時，控制部分、變壓器的接地端及高壓尾必須可靠接地。有條件的情況下，做工頻耐壓試驗請加上限流電阻、標準高壓分壓器、球隙保護電阻及保護球隙。做直流耐壓試驗請另外加上微安表，微安表必須接在硅堆和被試器之間，油變或氣變一般擰在高壓頭上面（要求擰出短路桿），干變擰在外置硅堆上面；為了更準確顯示高壓直流泄漏電流，請將分壓器的高壓線接在微安表和硅堆之間。
絕緣耐壓試驗是我們電力系統中不可缺少的一部分，我們只有熟悉運用耐壓試驗設備才能夠在電力工作中更加得心應手。
