微機繼電保護測試儀頻率及高低周如何設置動作頻率和時間呢？微機繼電保護測試儀主要用來進行繼電器等高壓電力設備的試驗，具有速度快、精度高、安全可靠等很多特點，其中頻率及高低周試驗是繼電保護測試儀經常需要進行的試驗，本文就以YTC1000微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀頻率及高低周試驗如何設置動作頻率和時間。
微機繼電保護測試儀頻率及高低周試驗有“動作頻率”、“動作時間”等測試項目。根據需要，可以選擇其中的一個或者多個進行試驗。選擇多個測試項目時，在一個測試項目測試完畢后，會彈出相應對話框提示是否進行下一個測試項目。
動作頻率設置：
動作頻率測試范圍
動作頻率測試范圍的測試始值和終值均應設置在動作頻率附近。測試始值應大于保護整定動作值，測試終值小于整定動作值，

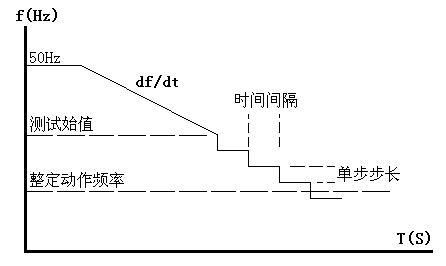

動作頻率的測試方法：測試時頻率分兩階段變化：開始以50Hz輸出，經過變化前延時后，先按所設定的df/dt均勻下滑（或上滑）至測試始值頻率，然后按設定的步長以一定時間間隔逐格降低（或上升）頻率，在該過程中如保護動作，則測出動作值。如未動作，當變化至測試終值，即認為保護不會動作而結束該項目測試。
這里逐格變頻的時間間隔是根據整定的動作時間自動確定的，該時間間隔比整定動作時間長0.2S。故整定動作時間應設置正確，以保證在變化時間間隔內保護有足夠時間可以動作。
做低周減載試驗一般測試范圍小于50Hz，做高周切機試驗一般測試范圍大于50Hz。
例如：已知低周動作值為48.5Hz，可以設定測試范圍為48.7—48Hz，步長為0.05Hz。測試始值和終值不能設置得太小（一般應不低于45Hz），否則保護將閉鎖。
動作時間設置：
動作時間測試的方法：頻率從始值（一般為50Hz）下滑至終值并等待動作。該終值應略小于動作頻率值以確保裝置動作，但測試動作時間的計時器是從所設定的“開始計時點的頻率”處開始計時，故該值若有偏差將影響時間測量精度。試驗過程見右圖。
開始計時的頻率點，測動作時間時，應特別注意正確設置“開始計時點的頻率”。一般設置為裝置整定的動作頻率，或測試出的準確動作頻率值。
微機繼電保護測試儀進行頻率及高低周試驗之前，需要進行接線工作，接線完畢后就需要按照上述方式進行頻率即時間設置，設置好了就可以開始試驗了，在試驗的過程中，需要密切觀察，及時做好記錄，并記錄下測試參數，只有設置完全符合要求，才能達到儀器應該有的測試精度。
